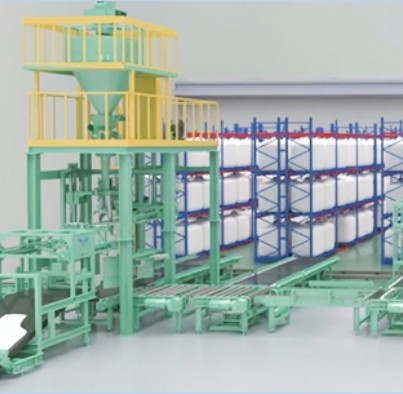

全自動噸袋包裝機自動上袋全過程工作原理

全自動噸袋包裝機實現自動上袋是一個涉及機械、氣動、傳感和控制的復雜過程，旨在替代人工完成取袋、開袋、套袋等繁瑣且勞動強度高的步驟。其核心原理和步驟通常如下：

1. 噸袋存儲與供給：
    儲袋架/庫：設備配備一個存儲區域（如旋轉式圓盤庫、鏈式輸送帶、垂直疊放架等），用于存放預先折疊或整理好的空噸袋。袋子通常按特定方向擺放。
    分離與拾?。?當需要上袋時，一個專門的取袋機構（通常是帶有真空吸盤的機械臂或滑臺）移動到儲袋位置。
    吸盤抓?。?真空吸盤精準地吸附在噸袋的特定位置（通常是袋體非縫合面，有時也會吸附袋底）。真空系統工作，確保牢固抓取。
    分離單袋：取袋機構將最上面的一個袋子從儲袋庫中分離并提起。這可能需要特定的分離裝置（如推板、摩擦帶）或依靠吸盤的精確移動來避免一次吸起多個袋子。

2. 袋口定位與打開：
    搬運至開袋工位：取袋機構將吸附的噸袋搬運到一個專門的開袋區域。
    袋口識別：傳感器（光電傳感器、視覺系統等）檢測袋口的方向和位置。
    開袋動作：這是關鍵步驟，有多種實現方式：
    負壓吸開法：在開袋工位設有兩組或多組吸盤。一組吸盤（或原來的取袋吸盤）繼續固定袋體，另一組吸盤（通常位于袋口兩側）精準地移動到袋口邊緣，吸附住袋口內側的兩片薄膜，然后向兩側或上方移動，利用負壓將袋口拉開。
    機械手指/撐袋桿法：專門的機械手指或撐袋桿插入袋口縫隙（可能先由小吸盤或吹氣輔助打開一個縫隙），然后撐開或張開，將袋口擴大。
    吹氣輔助：有時會結合使用壓縮空氣噴嘴，向袋口縫隙吹氣，幫助袋口更容易被吸盤或機械裝置打開。
    袋口張開度：確保袋口被充分打開到足以容納包裝機的下料口（填充管）。

3. 套袋與夾持：
    搬運至填充口：成功打開袋口后，搬運機構（可能是同一個機械臂，也可能是另一個傳送裝置）將已開口的噸袋移動到包裝機的填充管（下料口）正下方。
    精準定位：通過精密的伺服控制或傳感器引導，確保袋口中心與填充管中心精確對中。
    套袋：搬運機構將敞開的袋口向上套在填充管的外部。
    夾袋器閉合：包裝機上的夾袋裝置（通常是圍繞填充管的環形氣動或液壓夾具）迅速而牢固地閉合，夾住袋口的外層（通常是袋口的加強筋或特定夾持區域）。夾袋器設計需保證夾持牢固且不損傷袋子。
    吸盤/搬運機構釋放：一旦夾袋器確認夾緊，抓取噸袋的真空吸盤或機械手指釋放負壓或松開，并移回原位，準備下一次取袋。此時噸袋完全由夾袋器懸掛在填充管下方。

4. 檢測與確認：
    在整個過程中，關鍵環節（如吸盤是否吸住袋子、袋口是否成功打開、袋口是否對準填充口、夾袋器是否可靠夾緊）都設有多種傳感器進行檢測。
如果某個步驟失?。ㄈ缥?、開袋失敗、夾袋失?。?，系統會發出警報，暫停流程，并可能需要人工干預清除故障袋或復位。成功后，系統確認“袋已上好”，觸發后續的填充、稱重、排氣、縫口/熱合等工序。

實現自動上袋的關鍵技術：
精密機械結構：可靠的取袋臂、開袋機構、夾袋器及其驅動系統（伺服電機、氣缸）。
真空系統：提供穩定負壓用于吸盤抓取和開袋。
氣動/液壓系統：驅動夾袋器、氣缸等執行元件。
傳感器技術：光電傳感器、接近開關、真空壓力傳感器、位置傳感器等，用于實時監控各步驟狀態。
先進控制系統： PLC（可編程邏輯控制器）是核心大腦，協調所有動作順序，處理傳感器信號，實現精確的時序控制和邏輯判斷。HMI（人機界面）用于操作和監控。
（可選）機器視覺：高端設備可能使用攝像頭和圖像處理軟件，更精確地識別袋口位置、方向，引導取袋和開袋動作，提高成功率和適應性。

總結來說，全自動噸袋包裝機的自動上袋功能，是通過精密的機電一體化設計，模擬并優化了人工上袋的步驟（取袋、找口、開袋、對準、套袋、夾緊），并利用傳感器和控制系統確保每一步的可靠性和準確性，最終實現無人化、高效率、高一致性的噸袋上袋操作。這大大降低了勞動強度，提高了包裝效率和安全性。
